工业桥门式起重机标准电气解决方案
发布：hnhjgk0.1浏览：5783次
1工业起重机简介
工业起重机一般用于工厂建设的安装和运行期间的维修等吊装设备，按机械机构分为单梁和双梁桥式，运行在机房或车间屋顶下方的高架轨道上，主要有运行速度缓慢的主起升机构和副起升机构，桥架包括小车和大车运行机构。
2控制方案一般具有的控制方案特点和技术分析
目前起升，小车，大车驱动方式一般是变频调速驱动。
驱动配置既可以是独立的变频器+制动单元+制动电阻，也可以是公共母线结构带能量回馈装置。
控制方式主要有两种：IO端子控制和PROFIBUS-DP总线控制。
一般推荐有PLC控制+上位机监控管理系统CMS。
操作方式一般是通过司机室或电缆线控或者无线遥控手动操作。
特殊情况下也可以两台起重机并联使用，通过无线或者有线的通讯方式。

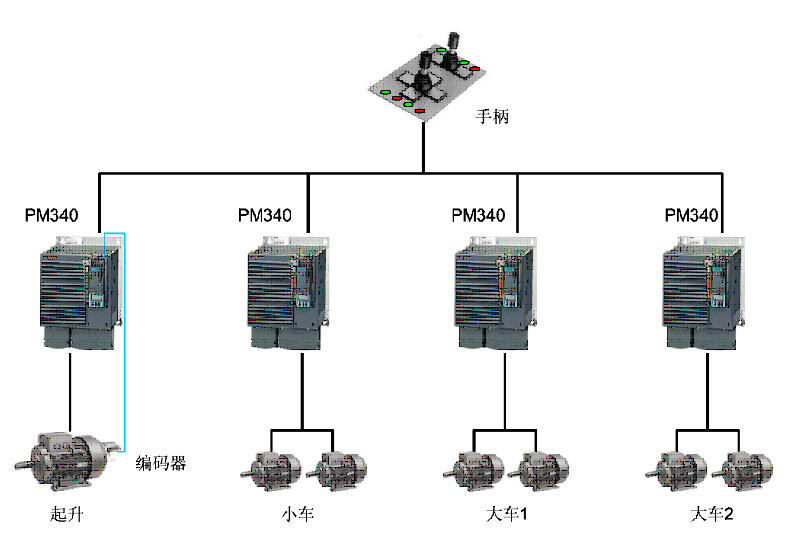

基本系统架构方框图
